GCK低压抽出式开关柜

2019-03-26 14:06  来自:未知浏览次数:

    GCK是GCK低压抽出式开关柜的英文缩写,G表示柜式结构;C表示抽出式;K表示控制中心。GCK合起来就是抽出式柜式控制中心。整理翻译就是GCK低压抽出式开关柜

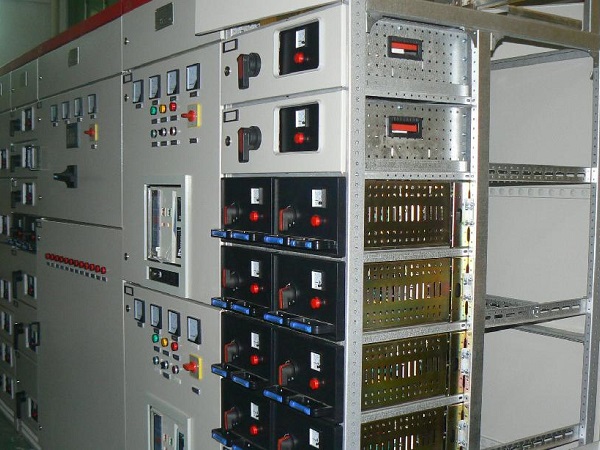

GCK低压抽出式开关柜

    产品简介:

    GCK低压抽出式开关柜功能等同于或者优于GCL,适用于额定工作电压380V,交流三相四线、三相五线系统,作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。柜体作为交流50-60Hz,额定工作电压为660V及以下,额定电流为4000A及以下的发、供电系统中配电、电动机集中控制,无功补偿使用的低压成套配电装置。的成套配电柜柜体外壳。

    产品型号:GCK

    技术特点:

    1·交流低压配电屏在规定的使用条件下,能承受运行和操作时出现的电气及机械应力而不损坏。其金属制件能够耐受氧化而不腐蚀。
    2·交流低压配电屏外壳防护等级满足IP40。
    3·交流低压配电屏外壳进行防腐处理,屏体颜色由甲方确定。
    4·交流低压配电屏安装尺寸一致,同型号屏零部件或抽屉具有互换性。
    5·有符合国标的铭牌,铭牌用耐腐蚀材料制成。字样、符号清晰耐久。
    6·交流低压配电屏的接线按订货图纸要求制作。
    7·交流低压配电屏电缆从屏底部进入屏内。
    8·端子排额定电压不低于1000V,额定电流20A,留有15%备用端子。
    9·端子板的绝缘件采用高质量、非易燃绝缘材料,端子前留有空间,相邻端子板间有绝缘板,端子板可连接6mm2导线,连接导线颜色符合IEC或国标规定。
    10·选用的所有材料是新的,高质量的和最合适的,没有缺陷。
    11·屏内设有截面不小于100mm2的接地铜排,屏和设备带有接地端子,用截面不小于4mm2的多股铜线和接地铜排连接,并且连接在最近的接地母线上,以消除由于故障或干扰产生的电位差。随屏供给与相邻屏连接铜排的连接导线,截面不小于100mm2。


    设备标准:

    GB7251-87《低压成套开关设备》
    ZBK36001-89《抽出式成套开关设备》
    IEC439标准
    GBJ232-82标准
    GB2900《电工名词术语》
    GB/T14048.1《总则》
    GB/4048.2《断路器》
    GB14048.4《接触器和电机起动器》


    使用范围:

    广泛应用于发电厂,变电所,厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。


    规格尺寸:

    外型尺寸宽*深*高mm:600(800、1000)*800(1000)*2200

    产品参数:

    额定绝缘电压:交流690V,交流1000V
    额定工作电压:交流400V ,交流690V
    辅助电路额定电压:AC220V、380、DC110V、220V
    额定频率:50Hz
    水平母线额定电流:≤4000A
    垂直母线额定电流:630A、1000A、1250A
    额定短时耐受电流50、80KA/1SZ;中性母线30KA/1s
    额定峰值电流:105KA/0.1S;176KA/0.1S
    功能单元(抽屉)分断能力:50KA(有效值)
    馈电电路最大电流:2500A
    抽屉回路最大电流:630A
    控制电机最大容量:320KW
    水平母线峰值耐受电流(0.1S):63KA、105KA、176KA
    水平母线短时耐受电流(1S):30 KA、50 KA、80 KA、100 KA
    垂直母线峰值耐受电流(0.1S):63 KA、105 KA
    垂直母线短时耐受电流(1S):30 KA、50 KA
    额定工频耐受电压(1min):2500V
    二次工频耐受电压(1min):2500V
    外壳防护等级:IP30、IP40
    操作方式:就地、远方、自动
    母线设置:三项四线制、三项三线制。



    使用环境条件:

    1·温度要求:-5℃——+40℃,24h内的平均温度不得高于+35℃,超过时,需根据实际情况降容运行;周围空气相对温度为+40℃时不超过50%,在较低温度时允许有较大的相对温度,如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响;
    2·海拔高度:≤2000m
    3·室内室外:户内使用;
    4·安装技术要求:装置安装时与垂直面的斜度不超过5℃,且整组柜列相对平整(符合GBJ232-82标准);装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;
    5·安全要求:设备应安装在无火灾、爆炸危险、严重污染、无剧烈振动和冲击的地方;以及不易使电子元器件受到腐蚀的环境场所。
    6·运输环境:-25℃——+55℃。短时间内(24小时内)不超过70℃设备可耐受(壳体)。
    6·用户有特殊要求可以与制造厂协商解决。
