当四种断路器不能满足使用需要时应该如何解决

2019-05-08 10:22  文章来源:未知浏览次数:

    在断路器制造过程中,可根据需要,采用上述四种脱扣器的组合。

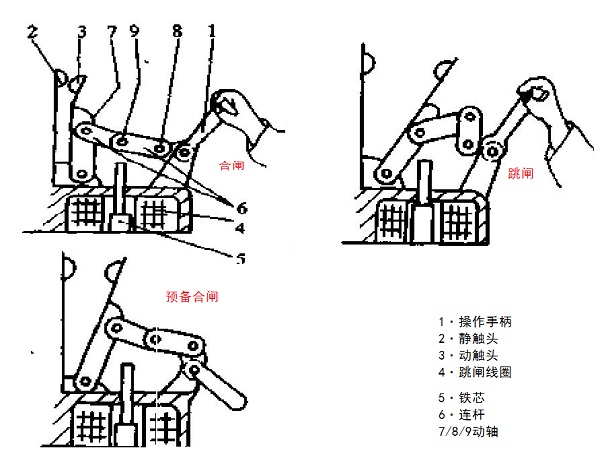

组合脱扣器工作原理
    断路器必须具有自由脱扣机构。它的作用是在上述任一种脱扣器动作到脱扣状态后,均能使触头与操动机构失去联系,即使这时再推动操动机构,合闸力也传递不到触头,使断路器无法合闸。这就可以避免电路在故障状态下合闸引起的危害。自由脱扣机构的工作原理见图3
    结构组成:这套机构由四连杆系统组成。图3标出了各部分的名称。其中7、8、9为动轴,6为连杆,7和8允许连杆6向任何方向转动,但动轴9却只允许6向上弯曲,不能向下弯曲。在图3所示的手动合闸时,因动轴9低于动轴7和8的连线,所以用手推操作手柄1时,推力经两根传动连杆6传到断路器的触头3s使3和静触头2接通,即为断路器合闸。
    跳闸情况:当电路或用电设备出现故障时,跳闸线圈通电,其铁芯被吸引向上运动撞击连杆6,连杆6向上运动,使动轴9的位置高于动轴7、8的连线,连杆6向上弯曲,动触头3在分断弹簧作用下自动断开。此时如再推动操作手柄到合闸位置,由于传动连杆6向上弯曲,合闸的力传递不到动触头3,触头仍处于断开状态。要使断路器再合闸,必须将手柄扳至手动断开位置,如图3所示。这时动轴9又处于动轴7和8的连线之下,再推动手柄即可进行手动合闸。
