GCK/GCS/MNS低压抽屉柜铜排用量怎么算

2019-03-28 11:13  文章来源:未知浏览次数:

    虽然低压抽屉柜分为好几种型号产品,但是针对铜排的用量计算方法都是一样的。经过谨慎的计算可以最大限度的节省用料,但是在实际操作中,很多电力设备企业也都是按照大致的用量采购,原料,充分利用边角料等原则,以节约铜排的用量。但是作为行业内人士,不懂得计算低压抽屉柜的铜牌用量还是需要了解的。
    首先,铜牌的用量要注意参考以下的信息,用这些基础的原始数据进行计算:水平母线、仅限分支母线、框架断路器柜母排、抽屉柜铜排长度、电容柜铜排长度等等,这些数据有些是电力设计图纸中自带的,也有些需要通过其他数据计算的。我们详细了解一下。

   水平母线长度计算

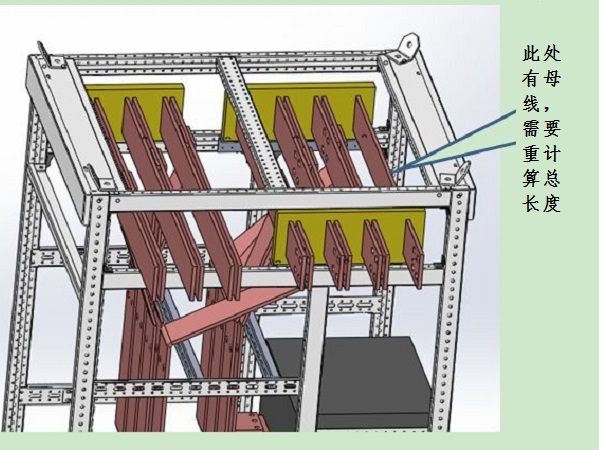

    一·水平母线的长度计算

    水平母排的长度不但和柜子的宽度有关,但是还要考虑其他问题。水平母线的长度包括母排出柜顶的长度和柜内与主母线搭接部分。上进线的母排长度为柜宽,此种计算仅适用于上进线。侧进线前后均有水平母线,要将这部分因素考虑进去。原则上至少要加一半柜宽的主母排,为防止出现铜排少算的情况,建议最好增加一台柜的主母排量。

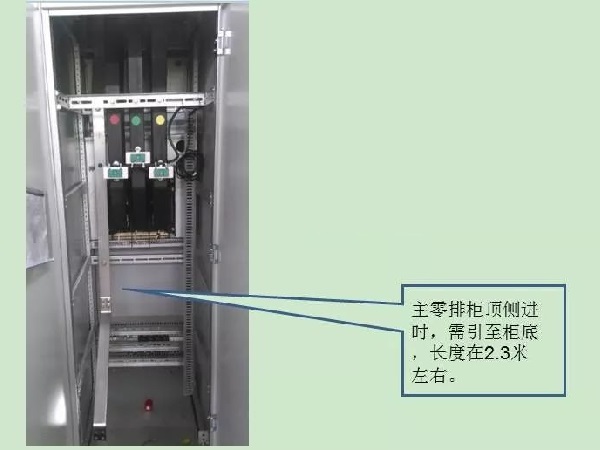

进线分支母线长度计算

二·进线分支母线长度计算(铜排侧进线)

    零排为规定侧进或采用三相四线、三相五线母线桥(槽)进线时,均需要增加此根引下零排的计算,如果是三相五线引进,还需要增加引下地排的计算,也就是分支地排也需要2.3米左右。

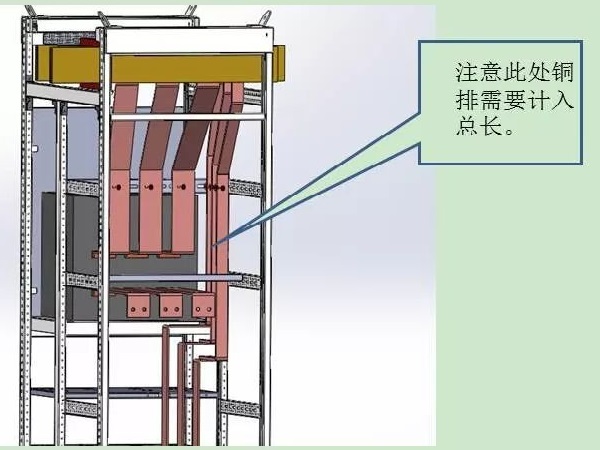

框架断路器母排长度计算

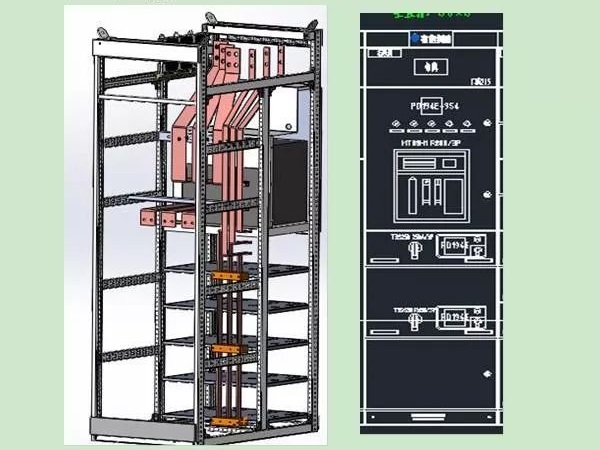

框架断路器母排长度计算要点

三·框架断路器母排长度计算要点


1·混装柜的铜牌计算方式应该为一台框架断路器+一台抽屉柜的数量,而不是仅仅按照单台框架或者单台抽屉的量进行计算。
2·框架相排ABC三相共5.5米(同级尺寸按单根);抽屉垂直排:ABC三相共6米(垂直排单根,不含搭接排)
3·进线柜同时带计量方案,由于计量时通常要比正常的低压仪表高0.2米左右,要在原有铜排长度的基础上每相增加0.4,米,断路器上方带刀熔开关的方案,也要考虑铜排总长度增加0.4米。
4·多个框架出现的柜子每个框架对应的铜排长度不一致。

框架断路器母排计算表格
说明 开关 铜排长度 合计
相排 框架1 6米(按单根统计) 共24米
框架2 8米(按单根统计)
框架3 10米(按单根统计)
N排 框架1 1.5米(按单根统计) 共6米
框架2 2米(按单根统计)
框架3 2.5米(按单根统计)
PE排   2米(按单根统计) 共2米



四·抽屉柜垂直母线规格及长度计算方法

    成套设备中或成套设备一个部分中(例如一个框架单元)有若干主电路,在任一时刻所有主电路通过的电流大值的综合与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的壁纸,几位额定分散系数:
    主电路数2——3支路,额定分散系数0.9;4——5支路,额定分散系数0.8;6——9支路,额定分散系数0.7;10支路,以上额定分散系数0.6。

注意:北京地区要求必须有垂直地排与垂直零排并排布置,计算时要单独计算。
抽屉柜垂直母线规格及长度计算表格
电流(A) 垂直排规格 垂直排搭接排
In≤511 30*6 30*6
511<In≤604 40*6 40*6
604<In≤775 40*6 50*6
775<In≤920 40*6 50*10
920<In≤1205 40*6 50*10+50*5
1205<In≤1475 40*6 50*10+50*6
1475<In≤1740 40*6 2*50*10
1740<In≤2175 40*6 2*60*10
                                          垂直排及搭接排
保护线(PE)的截面在无特殊要求时按下表执行
保护线PE截面计算表格
相线的横截面积S(mm²) 保护导体的最小截面积SP(mm²)
S≤16 S
16<S≤35 62
35<S≤400 S/2
400<S≤800 200
S>800 S/4
S是指开关柜电源相线截面积,且两者(S、SP)材质相同

注意:
1·主母排的PE排图纸中有要求是,原则上按图纸中规格执行,如无要求,则按上表执行;如果可以进行方案优化是,则按上表进行优化。
2·垂直零排的参考对象为垂直排。

五·抽屉中的铜排总量计算:

    抽屉内部的铜排总长为0.24+0.32+0.32+0.5+0.2+0.37+0.4+0.2*2=3.15米,一般按照3.5米的盈余长度考虑。

六·电容柜中铜排长度计算:

    电容柜里面有三相横排的概念,三相横排通常与柜宽相同。电容柜的柜宽通常为800/1000/1200。如果按照常规的800宽,则现有的标准每相2米(竖排+横排)。如果柜宽加宽,请补上相应的铜排长度。也就是1000宽每相加0.2米,1200宽每相加0.4米。
