不分段双母线接线方法

2019-05-06 13:31  文章来源:未知浏览次数:

    不分段双母线接线有两组不分段的母线,并且可以互为备用。每一电源和出线的回路。都装有一台断路器,有两组母线隔离开关,可分别与两组母线连接。两组母线之间的联络,通过母线联络断路器(简称母联断路器)QFa来实现。如图所示为不分段双母线的具体接线方式。

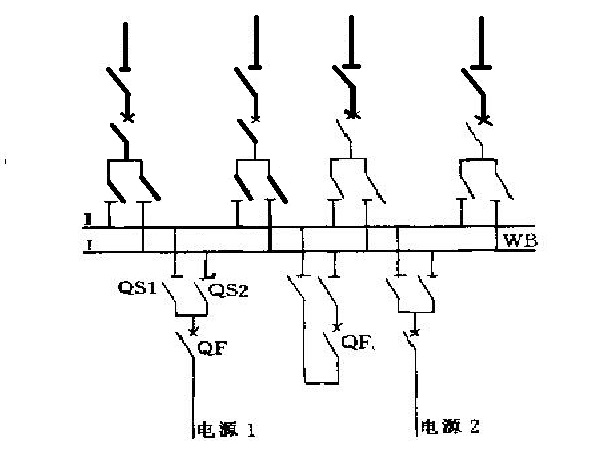

不分段双母线接线图
    不分段双母线接线可以有二种不同的运行方式。其中,第一种为所有电源和出线回路都连接在同一组母线上,另一组母线作为备用;第二种为电源和出线回路均匀地连接在两组不同母线上,母联断路器断开;第二种为电源和出线同路均匀地连接在两组不同母线上,母联断路器接通。

    现在先对第一种运行方式的可靠性分析如下:

    1·检修任一组母线时,不会中断对用户的供电。如需检修工作母线I,可将所有回路都转移到备用母线Ⅱ上T作;待工作母线检修完毕后,再将所有回路从备用母线重新接到工作母线上。

    2·任一母线隔离开关要检修时,只需断开该回路,而不影响其他回路的工作。例如,需要检修图中备用母线侧的母线隔离开关QS1时,先断开电源1回路中的断路器和工作母线侧的母线隔离开关QS2,并使母联断路器QFa处于断开状态,它两侧的隔离开关亦断开。由于QSl接电源1间路的一端已停电,并与工作母线之间的隔离开关QS2已断开,再者QS1的另一端接不带电的备用母线,备用母线所接的母线隔离开关原来就是断开的,所以对QS1可以安全地进行检修。这时,其他回路都能正常工作。

    3·工作母线故障时,所有回路在短时停电后,能迅速恢复工作。工作母线发生故障后,各电源回路的断路器在继电保护作用下自动跳开,造成全部停电。为恢复各回路的工作,应先断开各出线回路的断路器和所有工作母线侧的母线隔离开关,再接通所有备用母线侧的母线隔离开关,而后接通各电源回路的断路器、最后接通各出线回路的断路器。

    4·出线回路断路器检修时,该回路要停止工作、也就是仍要长期停电。

    对第二种和第三种运行方式来说,可靠性有所提高,主要是母线故障时只有连在故障母线上的出线回路短时停电,而不是全部出线都短时停电。一组母线故障后,连在该母线上的电源回路的断路器自动跳开(如果母联断路器原来是接通的,则应先自动跳开)。为恢复送电,应先将接在故障母线上的出线回路的断路器断开,再把所有连在故障母线上的母线隔离开关断开,再将完好母线侧的母线隔离开关都合上,然后合上所有被断开的电源回路和出线回路的断路器口这样,所有回路就能都连接在完好母线上工作。

    第一种运行方式是双母线接线按不分段单母线方式运行,第二种和第三种运行方式是双母线同时运行,也就是按分段单母线方式运行。正常运行时,一条出线回路不能满足重要负荷的供电要求,对重要负荷必须有两条出线回路分别接在两组母线上同时进行供电。采用第二种运行方式时,母联断路器上应装有备用电源自动投人装置,以避免因电源断开而引起停电。双母线同时运行的缺点是,没有备用母线。
