断路器的主要技术参数

2019-05-08 10:51  文章来源:未知浏览次数:

    1·分断能力
    是指在规定条件下能够可靠接通和分断的短路电流值。对配电用选择型断路器要求有尽量高的延时通断能力,最好是与瞬时极限通断能力相等。选择断路器时必须考虑电路可能出现的最大短路电流,再根据断路器的技术数据进行选用。

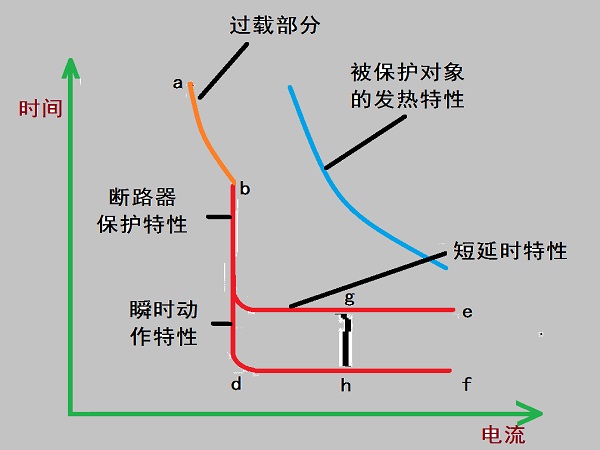

断路器保护特性曲线示意图
    2·限流能力
    限流式断路器(分断时间短得足以使短路电流达到其预期峰值前分断的断路器)和快速断路器(直流断路器,含义同限流式)要求有较高的限流能力,一般要求限流系数(极限接通和分断能力时限流系数为K=实际分断电流(峰值)/预期短路电流(峰值)<0.6在0.3——O.6之间。为了达到较高的限流能力,要求限流电器的固有动作时间小于3mS }
    3·动作时间
    从电路出现短路的瞬间至触头分离、电弧熄灭、电路完全分断所需的全部时间。框架式和塑壳式断路器的动作时间一般为3O一60ms限流式和快速断路器一般小于20ms。
    4·使用寿命
    在正常负载条件下,断路器应能保证在操作规定的次数(即寿命)内不需更换零部件。一般断路器的寿命根据容量不同在2000——20000次之间。电动机保护用断路器的寿命比配电用断路器要求高;照明用的断路器寿命应在1万次以上。
    5·保护特性
    断路器的过电流保护特性,可用各种过电流情况与开关动作时间的关系曲线来描述。断路器的保护特性必须与被保护对象(如电动机、电缆等)的允许发热特性相匹配。
    配电用选择型断路器要求有两段或三段保护特性。图中所示即为断路器保护特性示意图。图中曲线上出现一个或两个明显的曲折点,将曲线分成两段或三段,即通常称做两段或三段保护特性。
    图中ah段为过载部分,特点是电流大则动作时间短,电流小则动作时间长,这就是反时限特性。df段为瞬时动作特性。cg段为短延时特性,它具有定时限性,即当电流达到一定值时要经过一段时间的延时后才动作。从整个特性曲线中我们可以清楚地看到,abdf为过载长时延和短路瞬时动作的两段保护特性。abce为过载长时延和短路短时延的两段保护特性。而abcghf为过载时长时延、短路时短时延和特大短路时瞬时动作的三段式保护特性。
    断路器还要求上一级的可返回时间大于下一级的全分断时间,否则会破坏选择性。电动机保护用的断路器则应要求它的长延时反时限特性尽量与被保护电动机的过载特性相配合。
    漏电保护断路器还应注意调整额定漏电动作电流、额定漏电不动作电流及动作时间,以确保人身和设备安全,同时又不致由于轻度漏电使断路器经常动作。
