GBC-35型高压开关柜结构及规格尺寸

2019-05-09 13:44  文章来源:未知浏览次数:

    GBC-35型高压开关柜为手车式结构和固定式结构两种形式,采用空气绝缘为主。各相带电体之间及相对地之间绝缘距离不小于300mm,只有个别方案柜的个别部位相间距离不足时才设置隔离板。
    开关柜主母线采用矩形铝母线水平架空装于柜顶部,前后可以观察。联络母线一般采用Φ50mm x 5mm铝管呈三角形布置在柜下部,特殊情况下(当电缆进出线兼联络时)采用交联聚乙烯塑料电缆改制的固体绝缘联络母线。
    除柜后用钢网遮栏便于观察外,开关柜的正面、相间及柜的两侧,均采用钢板门或封板加以防护。
    1·柜体
    柜体由角钢及钢板弯制焊接而成,分为手车室、隔离触头室、电缆头室、继电器室、端子室及仪表板等。
    手车室在柜前中部。打开两扇中门,手车可以出入,两扇门上均设有观察窗。二次插头固定在右中门上,左中门上标有手车处于试验位置的标志。左小门上装有铭牌和指示柜内一次线路方案的标志。门内一般不设小室,仅在所用变压器柜(101柜)设置小室,以安装供控制所用电网的低压空气开关。右小门上有专供安装按钮和控制开关以及需要手动复位的继电器等。该门内是端子室,装置二次接线端子组,端子组上方装有柜内照明灯具,下方设有接地螺栓。
    柜前上部是两扇对开钢板门,门上安装仪表、指示器等,有效安装面积为2*(800mm*450mm)。门内为安装继电器的小室,有效安装空间为1600mm*350mm。柜间小母线沿小室上部敷设,小母线端子组设于小室的右侧,最多可敷设小母线巧条,其中两条供合闸之用。
    柜下部为隔离静触头室,当采用电缆进出线时,电缆头也装于此室的下方,有联络母线的开关柜其联络母线也经本室与邻柜进行联络。柜后上部是隔离静触头室,上下一次静触头室均可根据需要装设支柱绝缘子触头座或电流互感器及穿墙套管,上部三相最多可装设电流互感器六台,下部最多装设电流互感器三台。
    为保证局部检修的安全,上下一次静触头之间及手车室与柜顶主母线之间均设有金属隔板,断路器柜在手车室内侧,顶部加设绝缘隔板,以防止断路器喷气造成相间闪络。上下隔离触头与手车室之间也设有绝缘隔板。
    开关柜设有识别装置,在中门门框左边角钢下方装有2个柱销,与装于手车上的挡块配合,以保证同类型手车可以互换,不同类型的手车不能入。
    2·手车
    手车框架由角钢和钢板弯制焊接而成。根据一次线路方案,共分为断路器、三台和两台电压互感器、避雷器、两种隔离及变压器等七种手车。各种手车的操作面均有金属封板加以保护,上部和下部的保护板上开有观察车内情况的观察窗,中部是操作板,用于装设操作手柄联锁机构及二次插座等。
    手车的底部设有接地触头及车轮等,车的前轮为固定式,后轮为活动式。手车直线进出时,应将后轮轴之轴套上的销子插入,使轮子固定于一个方向;在柜外运动时,将销子拔出,后轮便可随手车作3600转向,转弯灵活轻便。
    使不同车不能互换的识别挡块装于车的左侧下方,与柜体的识别销配合使用。变压器手车上装有一只CJ10-100/3型交流接触器,作为切断所用变压器二次侧负荷之用。该种手车的左侧设有装变压器二次侧电源引进柜体空气开关室的动触片。
    3·联锁装置
    根据使用的不同要求,开关柜设有机械或电气联锁装置。
    ①断路器手车的机械联锁装置。断路器的电磁操动机构与定位机构(CS6)装有机械锁,它能确保在拉动断路器手车时断路器处于分闸状态。
    ②断路器手车和装于其他柜的隔离手车的电气联锁装置。为了保证断路器手车和隔离手车的操作程序化,在隔离手车和开关柜体上分别装有电磁锁(Ds)和行程开关(Lx),进行双重电气联锁。该联锁保证当隔离手车固定在工作或试验装置时,与其联锁的断路器才能合闸,在两个位置之间不能合闸。当两种手车的一次电路均接通且断路器处于合闸状态时,隔离手车不能拉动。
    隔离手车与断路器手车的联锁装置依据主接线的不同而异。可以是一台隔离手车对一台断路器手车联锁,也可以是一台隔离手车同时对两台断路器手车联锁。
    ③所用变压器手车配用的联锁装置。为了保证所用变压器手车不能带负荷被拉动,在变压器手车之CS6操作机构上装有行程开关(Lx),其接点受CS6机械操作手柄控制,当变压器处于合闸状态时,若拉动操作手柄,则I,x在一次隔离触头未脱离之前先行断开,使装在手车上切断变压器二次负荷用的交流接触器分断,从而保证了带负荷拉动手车时,变压器的二次负荷自动被切除。
    为方便配电室地面基础施工,手车进出柜均采用移动式外轨道装置。当需要操作手车时,将外轨道置于柜前,不用时可将其移去。
    4.外形尺寸
GBC-35型高压开关柜结构

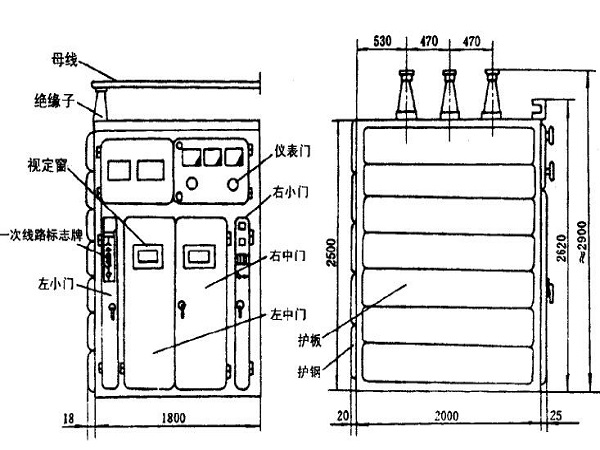

    GBC一35型开关柜外形尺寸和断路器手车外形见图

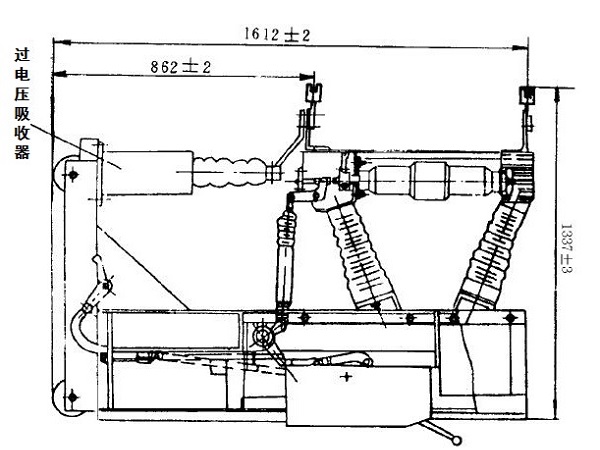

GBC-35型高压开关柜规格尺寸
