GCK口型低压抽出式开关柜性能参数

2019-05-07 14:59  文章来源:未知浏览次数:


    G、C、K三个代号的含义分别是封闭式、抽出式、控制中心用,合在一起即是(电动机)控制中心用抽出式封闭开关柜。它是8O年代末由天津电气传动研究所组织联合设计的,各项技术
参数达到了当时的国际标准,填补了国内空白,被指定为取代进口产品。下面以GCK1型为例进行简单介绍。
    一·  主要技术性能
    额定绝缘电压:660V
    额定工作电压:380V、660V
    电源频率:50——60Hz
    额定电流:水平母线系统1600一3150A,垂直母线系统:400——800A。
    额定短时耐受电流:水平母线80KA(有效值,1s),垂直母线5OkA(有效值,1s);
    额定峰值电流:水平母线175KA,垂直母线110kA
    功能单元(抽屉)分断能力:5OkA(有效值)
    外壳防护等级:IP30或IP40。
    控制电动机容量:0.4——155kW
    馈电容量:16——630A
    操作方式:就地、远方、自动
符号图表
    二.结构特征
    基本柜架为组合装配式结构,再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等,组成一台完整的柜子。它有如下特点:
    1·柜架:柜架采用异型钢材,采用角板定位、螺栓连接。零部件的成型尺寸、开孔尺寸、设备间隔实行模数化(模数E=20mm)。内部结构采用镀锌处理,门板、侧板经磷化处理后采用
静电环氧喷涂。
    柜架分成母线、功能单元和电缆三个互相隔离的区间,可防止事故扩散并便于带电维修,提高了产品可靠性,方便了维修。
低压抽屉柜柜体结构图
    2·功能单元(抽屉):功能单元有三种:馈电单元、电动机控制单元和公用电源单元。
    隔室的门板由主开关的操作机构对抽屉进行机械联锁,因此当主开关在合闸位置时,门板打不开。

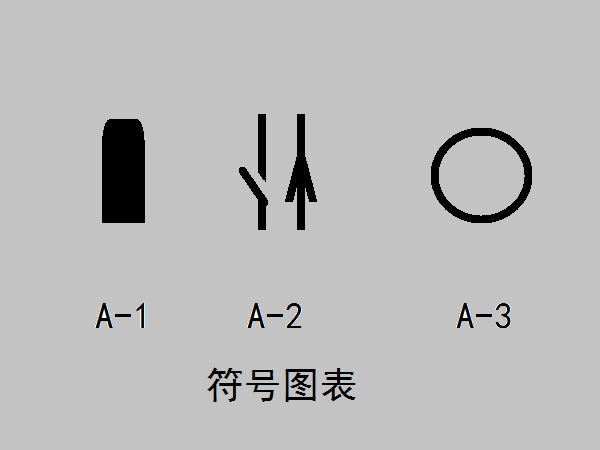

    受电开关、联络开关和电动机控制中心的抽屉都有三个位置:连接位置、试验位置和分离位置。所谓“连接位置”,是指可移式部件(如以插入式断路器组成的功能单元部件)或抽出式部件(如S柜中的抽屉功能单元),为保证其正常的设计功能而处于完好的连接状态的一种位置,通常以符号“A-1”表示(见图表)。所谓“试验位置”,是指抽出式部件的一种位置。在此位置,有关的主电路虽已开路但还没有完全形成间隔距离,而辅助电路却仍然连接好,允许对抽出式部件进行操作试验,同时该部件仍与低压开关柜保持机械上的连接。通常用符号“A-2”表示(见图表)。“分离位置”的含义是:在这个位置,主电路与辅助电路的绝缘距离已达到要求,而抽出式部件与低压开关柜仍保持机械连接。通常用符号“A-3”表示(见图表)。
    功能单元隔室采用金属隔板隔开。隔室中的活门能随着抽屉的推进和拉出自动打开和封闭,因此在隔室中不会触及柜子后部(母线区)的垂直母线。
    功能单元中的开关操作手柄、按钮等装在功能单元正面。功能单元背面装有主电路一次触头、辅助电路二次插头及接地插头。接地插头可保证抽屉在分离、试验和连接位置时保护导
体的连续性。
    3·母线系统:母线采用三相五线制,即3P(三相)+N(中性线)十PE〔保护接地)。水平母线可采用H型挤压成型母线,也可用铜母线。母线机械强度高、散热性好。垂直母线采用镀锌板封闭(或用塑料罩),利用隔弧板限制电弧扩散。
    保护母线(PE)和中性母线(N)安置在柜子底部。还有两根垂直于柜架的保护母线,一根作为引出线,一根作为门板和隔板的接地,因此保护的连续性极为可靠。
    三·主电路方案
    GCK1型开关柜的主电路方案共4O种,其中电源进线方案2种,母联方式1种,电动机可逆控制方案4种,不可逆控制方案1种,Y一△变换5种,变速控制3种,还有照明电路3种,馈电方案8种,以及无功补偿1种。
    四·开关柜外形尺寸
    开关柜高度均为22000mm。宽度有仅600mm、800mm、1000mm、1200mm四种。柜深只有800和1000mm二种。
