选择热继电器有哪些技术要求

2019-05-22 10:34  文章来源:未知浏览次数:

    作为电动机过载保护装置的热继电器,应满足以下三项基本要求:
    a能保证电动机不因超过极限容许过载能力而被烧毁;
    b能最大限度地利用电动机的过载能力;
    c能保证电动机的正常启动。
    为满足这些基本要求,对热继电器提出的主要技术要求是:
    1·应当具有既可靠又合理的保护特性

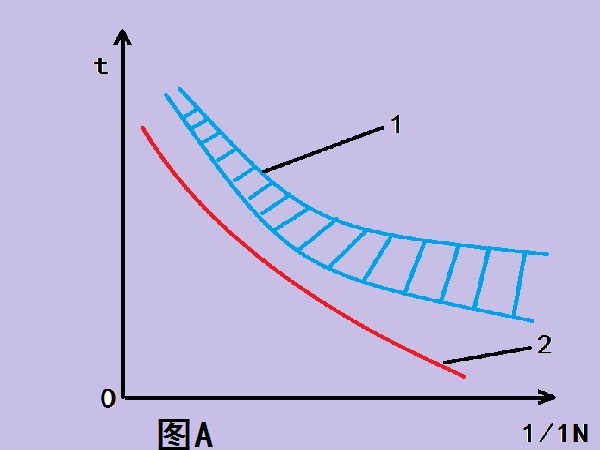

    前己指出,一般电动机在保证绕组正常使用寿命的条件下,具有反时限的容许过载特性。作为电动机过载保护装置的热继电器,也应具有一条相似的反时限保护特性,其位置应居于电动机的容许过载特性之下,如图A所示。

热继电器容许过载特性
    电动机本身有一定的过载能力,能承受瞬时大电流而不致损坏。对于较轻微的过载,电动机也能在较长时间内运转。但过载电流越大,可能维持的时间越短。图A中曲线1是电动机的安秒特性曲线,曲线上某点的纵坐标值表示电动机通过该电流时所能维持的时间。因此用热继电器对电动机作过载保护,必须保证在电动机通过过载电流时,其安秒曲线要略低于并尽量接近被保护电动机的安秒曲线。曲线2是热继电器的保护特性。

    2.应当具有一定的温度补偿特性

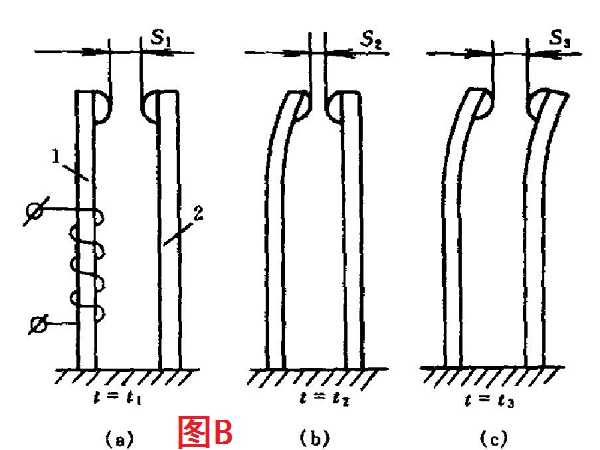

    如图B(a)所示,当介质温度为t1时,带动触头的双金属片1与带静触头的导电杆2之间的距离为S1。若介质温度升高到t2,则双金属片1的起始位置就向右偏移,以致它与导电杆2的间距由S1缩短为S2(图B(b)。这样,在相同的过载电流下,热继电器将提前动作,即热继电器的动作有了误差。
热继电器温度补偿特性
    为了消除这种误差,如图B(c)所示,应使静触点所在导电杆2也采用与1相同的材料和结构参数。这样,当介质温度变化时(如由t1升高到t3),间距S3就由于1, 2同时产生相同程度的弯曲,使S3=S1避免了由于介质温度变化引起的误差。
